繼旗艦的天璣9000 後，聯發科日前再推出定位中高階和輕旗艦的天璣8100、天璣8000兩款行動處理晶片。而稍早其中的天璣8100 跑分評測也已出爐，且獲評是今年 Android 陣營 CP 值最高的一款晶片。

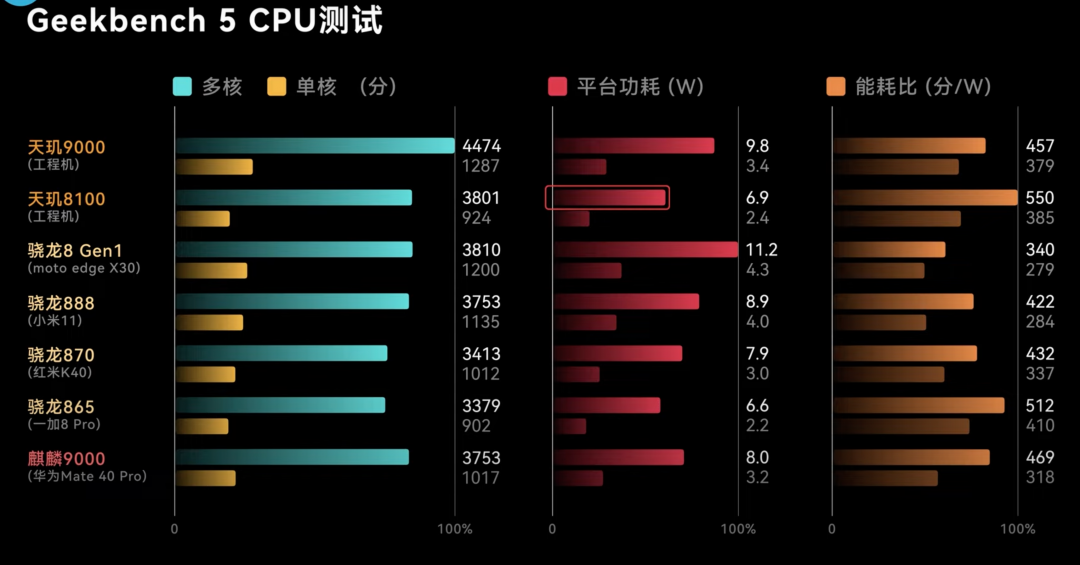

據《極客灣》測試，天璣8100 在 CPU 測試方面，Geekbench 5 繳出單核 924、多核 3801 的成績。雖然在單核部分在高階 Android 陣營處理器中不算突出，但多核部份的 3801 分，已是高通旗艦晶片 Snapdragon 8 Gen 1（3810分），以及其前一代頂規晶片 Snapdragon 888（3753分）的水準。
此外，儘管該成績也仍舊與聯發科自家的旗艦品天璣9000 的單核 1287、多核 4474 有一定差距，但在 Android 陣營中已算是頂規的 CPU 效能，且功耗也平均僅有 6.9W，較天璣9000 的 9.8W、Snapdragon 8 Gen 1 的 11.2W 好上許多，幾乎是兩年前 Snapdragon 865 的水準，也等於是用 Snapdragon 865 的能耗，跑出 Snapdragon 8 Gen 1 的 CPU 效能，在長時間高效能的運算上，或許反而有更好的表現。
（圖／翻攝自極客灣）

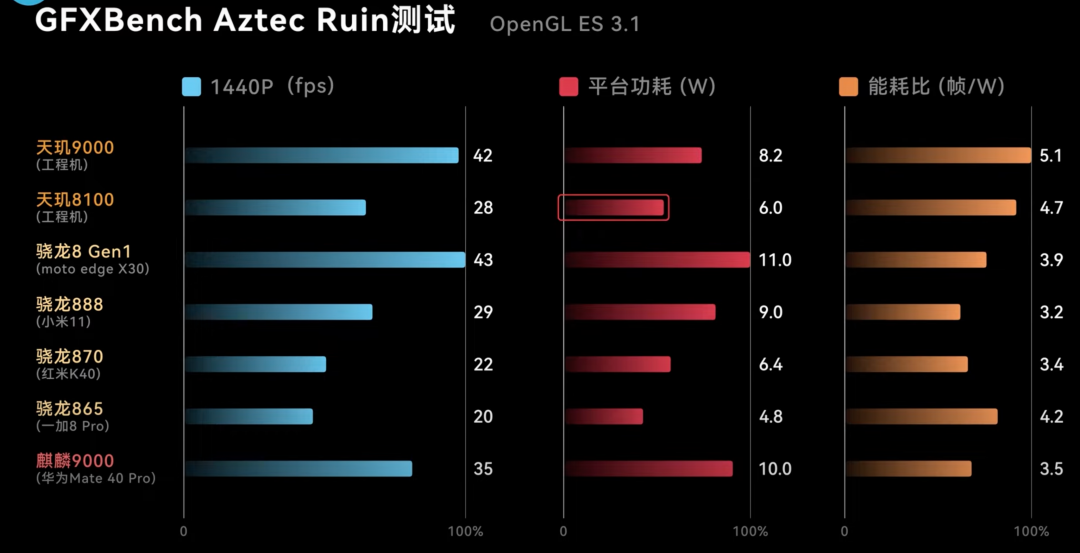

在 GPU 圖像效能部份，天璣8100 也有不錯表現。以 GFXBench Aztec Ruin 測試，繳出 1440p 下 28 fps 的幀率表現。儘管該成績和大升級的 Snapdragon 8 Gen 1（43fps）以及天璣9000（42fps）有不小的差距，但仍有 Snapdragon 888（29fps）的水準，依舊足夠應付現有的手遊。
（圖／翻攝自極客灣）
此外，如同 CPU 的表現，天璣8100 在 GPU 的能耗管理上也有優秀表現，僅需要 6.0W 的功耗，同樣超越 Snapdragon 8 Gen 1 的 11.0W，以及 Snapdragon 888 的 9.0W，似乎顯示台積電的 5 奈米製程，確實在能耗管理上帶來顯著的幫助，並確保天璣8100 能在相近的架構下，擁有更好的能耗表現。
在 3DMark Wild Life Extreme Stress 的測試中，天璣8100 同樣交出 99.6% 的穩定性，超越了 3 年以來的高通旗艦晶片，同樣意味著這款晶片幾乎可做到「全程不降頻」，且甚至是在幾乎沒有散熱機制的工程機上也交出此一表現，就連體驗《原神》也有類似的成果，也讓《極客灣》認為，應該有機會在中高階手機陣營，拿下許多高通 S888，或是 S870 的市場。
