把印鈔票的技術用在製作觸控螢幕會是怎麼樣的情景？搶在明天即將舉行的台灣觸控面板展（Touch Taiwan）前，小森機械與工研院電子與光電研究所共同發表中大尺寸 One Step 量產型卷對卷金屬網格技術，解決過去較昂貴耗工的 ITO 薄膜製程技術，只要一次製程，即可生產一整卷觸控螢幕基板，而且導電率更高（電阻低於10歐姆以下），讓十指觸控變的輕而易舉，而成本更可減少 1／3。

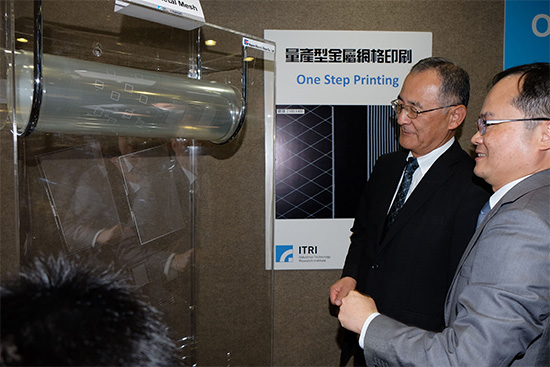

小森社長新妻勉（左）與工研院電子與光電研究所所長劉軍廷（右），共同檢視最新卷對卷金屬網格技術的成品。（記者陳炳宏攝）
工研院電子與光電研究所所長劉軍廷表示，這種創新卷對卷製程，是以同時印刷金屬導線與網格的方式，取代 ITO 薄膜製程技術，並且一次解決了 ITO 高成本、不易回收的缺點。工研院電光所組長胡紀平也表示，新製程的材料使用率可由過去５％提升到 95 %，而且寬度為肉眼無法看出的 5 um，僅為頭髮寬度的 1／20，可用在觸控面板而不影響成像。

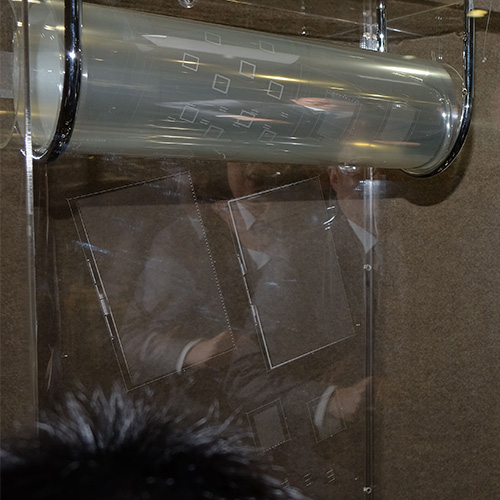

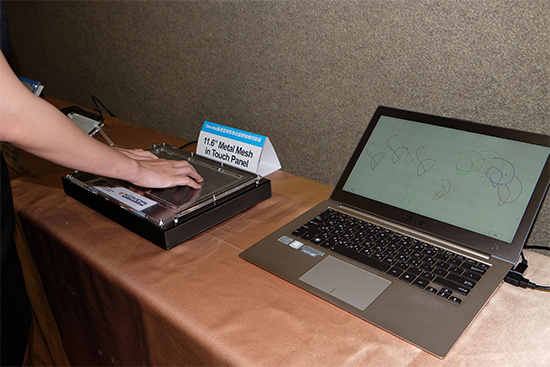

最新One Step量產型卷對卷金屬網格技術，由於採用5um細線，肉眼無法察覺、且導電率高，可充分提高觸控林敏度，讓十指觸控變成輕而易舉。（記者陳炳宏攝）
胡紀平表示，小森機械過去專長是印鈔，藉由改善其精密印刷技術，達到印製極細金屬網格的水準，且良率達八成以上、生產速率及機台操作時間等項目，接近量產規格，成為觸控產業業者的最佳武器。
