今天 Google 在台灣舉辦亞太區的媒體聚會,會中除了發表最新的 Google 行動策略與硬體應用之外,還展示了一個相當有趣的東西: 手機水滴顯微鏡(droplet lenses),這個由澳洲國立大學應用光學研究室負責人Woei Ming(Steve) Lee 博士所開發出來的外接配件,可以讓一般手機的相機鏡頭拍攝有如顯微鏡般的微小物體。

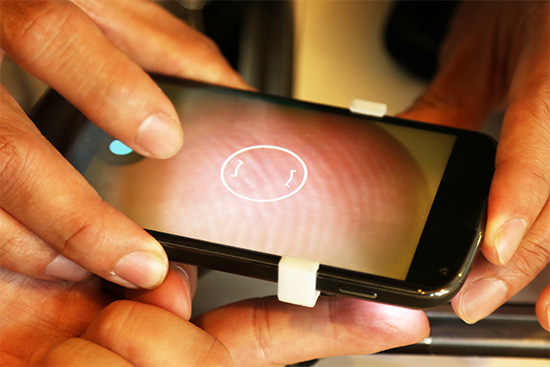

透過加裝 droplet lenses,手機鏡頭就可拍出人類指紋細節

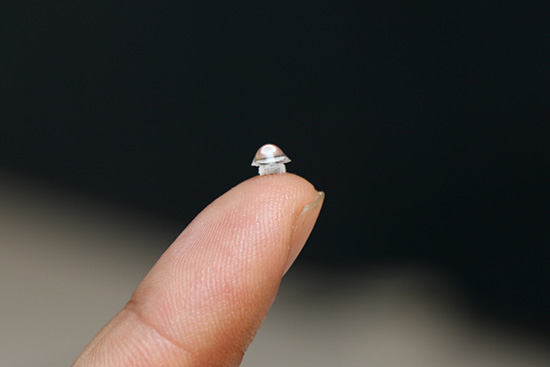

droplet lenses 鏡頭部分

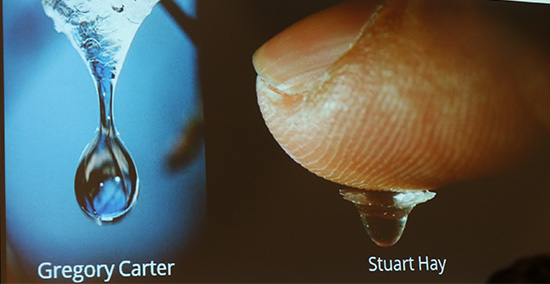

droplet lenses 的鏡頭製作原理
這個顯微鏡主要可以分為兩個部分,一個是用液態聚合物形成的鏡頭,另一部分則是固定在手機上的夾具與照明模組。鏡頭的製作方式相當特別,是利用重力讓液態聚合物形成水滴型的完美曲度,再放入烤箱烘乾成形,完全不用任何模具即可製造。另外在夾具的部分,則是自行設計,利用 3D 列印出來,可伸縮的設計以適合不同的手機尺寸,這樣製作出來的顯微鏡居然具有 160 倍的放大效果,成本卻僅有 2 美元(一般的顯微鏡售價約 500 美元),可說是效益比相當高的作品。

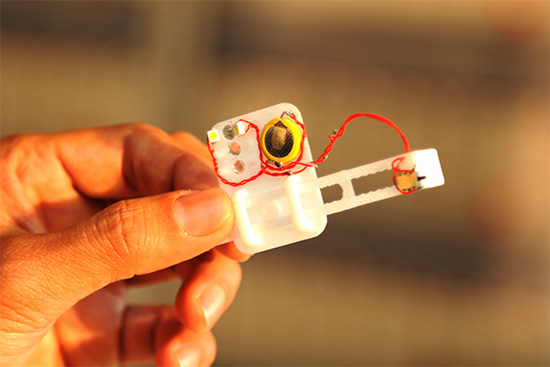

droplet lenses 固定夾具部分,上面並具有 LED 補光燈與供電電池

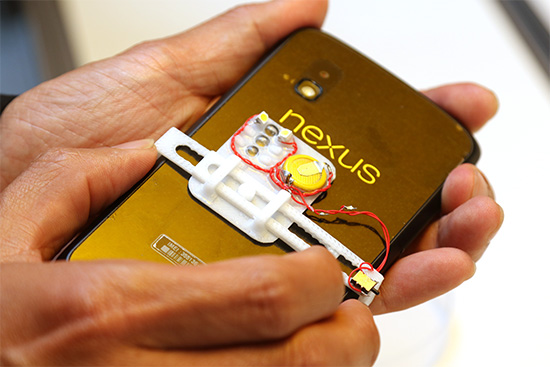

固定夾具可以調整大小固定在其他手機上

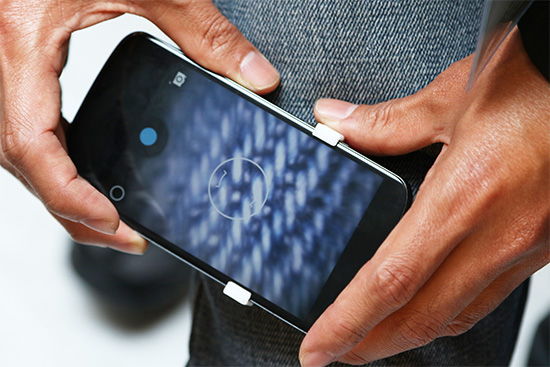

拍攝牛仔褲不料,上面的纖維一清二楚
Woei Ming(Steve) Lee 博士表示這項產品可以用在資源較為匱乏的開發中國家與偏遠地區,改善當地的醫療或是科學水準,目前這項產品也在 KickStarter 募資網站開放募資中,預計很快就會有商品化的產品出現。
開發出 droplet lenses 的 Woei Ming(Steve) Lee 博士
