Apple 新款的平板電腦 iPad Air 2 才在國外上市沒幾天，iFixit 網站已經對它拆解完成！從 iFixit 網站的畫面中可以看出，新款 iPad Air 2 之所以能更薄的原因，很大部分是歸功於螢幕與前面板的整合設計，另外在電池部份，雖然 iPad Air 2 仍採用兩塊電池單元的設計，但是電池電量由 iPad Air 的 32.4 Wh 再度下修至 27.62 Wh，對於待機使用時間可能會有影響。

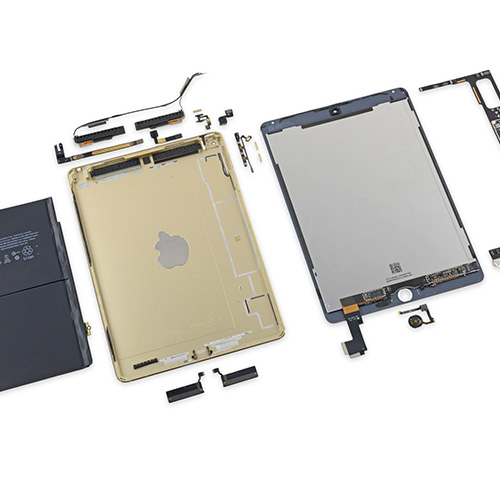

畫面擷取自 iFixit 網站
螢幕與前面板的整合設計，畫面擷取自 iFixit 網站
在運算核心部分，由 TSMC 代工的 A8X 處理器仍位在機板的中央位置，兩側為 Elpida／Micron 提供的 1GB 記憶體晶片（共兩顆總計 2GB），並且新加入了 NXP 的 NFC 處理晶片，機身下方的 Touch ID 模組基本上也是由 NXP 提供。

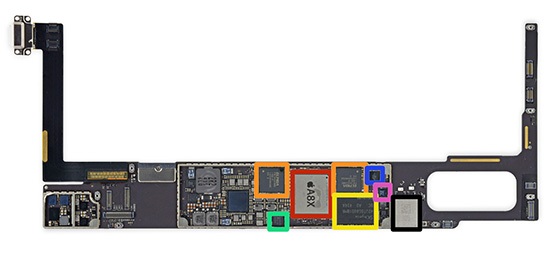

可以看到中央的 A8X 處理器（紅色部分）與兩側的記憶體晶片（橘色），畫面擷取自 iFixit 網站
，畫面擷取自 iFixit 網站
雖然電池電量較上一代有所縮減，但是 Apple 仍在發表會上表示新款 iPad Air 2 擁有 10 小時的連續使用時間，可能在 iOS 8.1 的省電設計上有所改變。另外較 iPhone 6 多出 1GB 的記憶體配置與 A8X 處理器，是否會讓 iPad Air 2 擁有更好地執行效能，也是值得關注的重點。
來源：iFixit
